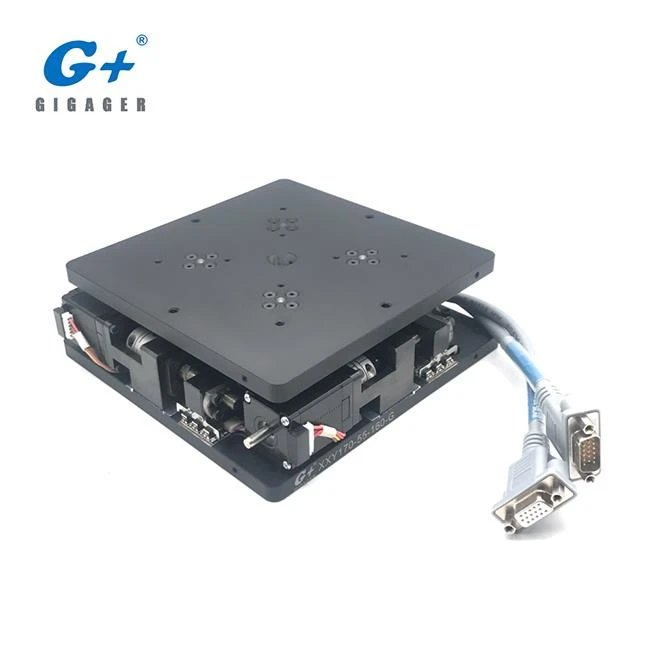

XXY justeringstrin

Som en innovator i præcisionsoverførslen er vores mål at give brugerne innovative og højprissystemer, der opfylder brugernes behov. G + XXY Alignment Stage, også kaldet UVW Alignment Stage eller XY Theta Stage, tilhører G + Triple-Axis Stage-serien, som har høj opløsning, høj repeterbarhed, som i vid udstrækning anvendes i optisk måleinstrument, waferjustering, LCD panel inspektion, halvlederhåndtering, laser skæring og boring, laminering maskine osv.

1. Hvad er XXY Alignment Stage?

XXY Alignment Stage, også kaldet XYθ (theta) trin er designet til høj præcision alignment applikationer. Det bevæger sig i et XY-plan og drejer rundt om midten af XY-flyet. Betegnelsestilpasningstabellen eller XY-rotationsstadiet anvendes ofte interchangeably med XYθ, XY-theta-fase eller UVW-trin.

Tilgængelig i 10 modeller, i tre præcisionsklasser fra G niveau 2μm, B niveau 5μm, P niveau 10μm, har denne model lineære bevægelser ± 5 mm. Derudover kan XXY-trin dreje rundt om midten af XY-planet op til ± 5 grader til ± 2 grader, mens vandret lastning fra 10 kg til 100 kg.

GIGAGER-sortimentet af tilpasningsfase er betroet af kendte systemintegratorer og anerkendte fabrikker fra Huawei, Foxconn, Han's Laser og lignende i Kina.

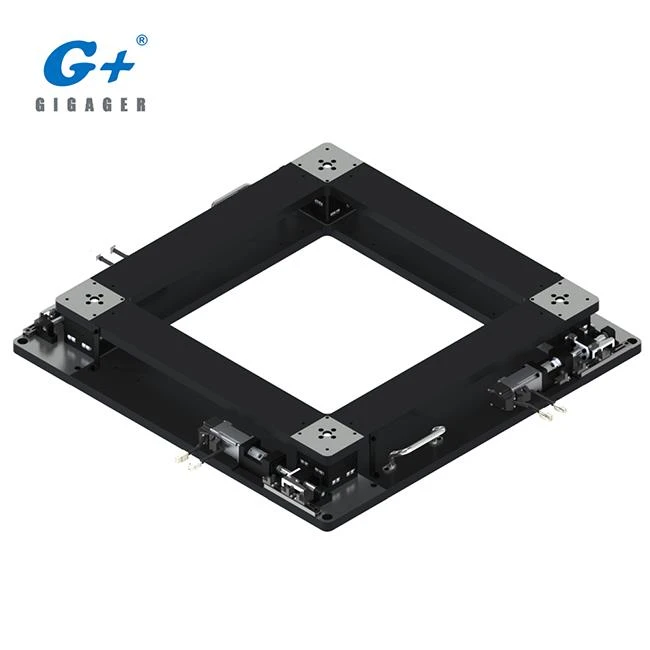

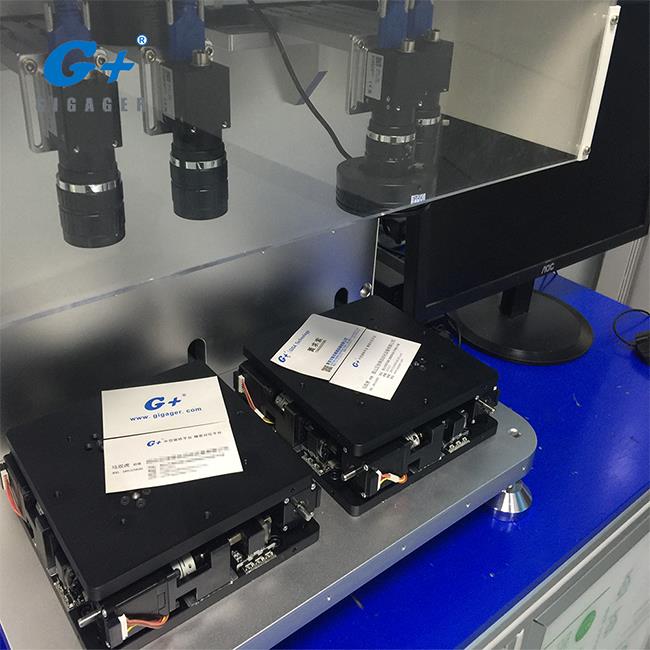

For at imødekomme forskellige designbehov hos brugerne giver vi både hule og solide designs. På grund af det kompakte design med tre-aksialt reduceres den samlede højde betydeligt, hvilket gør scenen lettere, tyndere og sparer plads.

2. Hvad er produktegenskaberne i GIGAGER XXY Justeringstabel?

GIGAGER multiple axis alignment stadium fremhævet med høj stivhed, høj præcision og længere levetid. Den høje kvalitet og høje omkostninger gør det til et ideelt valg for ingeniører over hele verden.

• Forskellig størrelse og struktur

GIGAGER XXY tilpasningsplatform er tilgængelig i både hule og solide design for at imødekomme forskellige designbehov hos brugere, 10 model til muligheder.

• Kompakt design sparer plads

Tri-aksialplanet reducerer kraftigt den samlede højde, og den overordnede scene er lettere og tyndere og sparer plads.

• Høj præcision, høj stivhed, stabil garanteret

XXY alignment Stage udfører strenge kvalitetskontrol på indgående materialer, montage og test for at sikre trinets nøjagtighed, stabilitet og levetid.

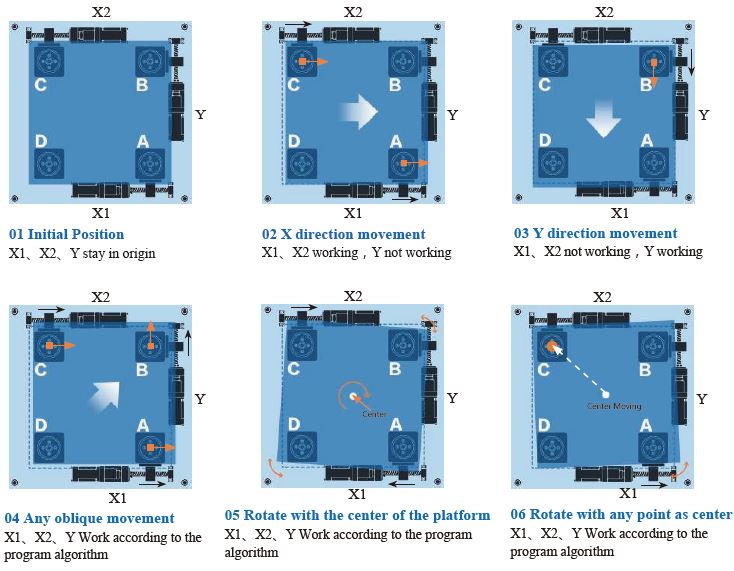

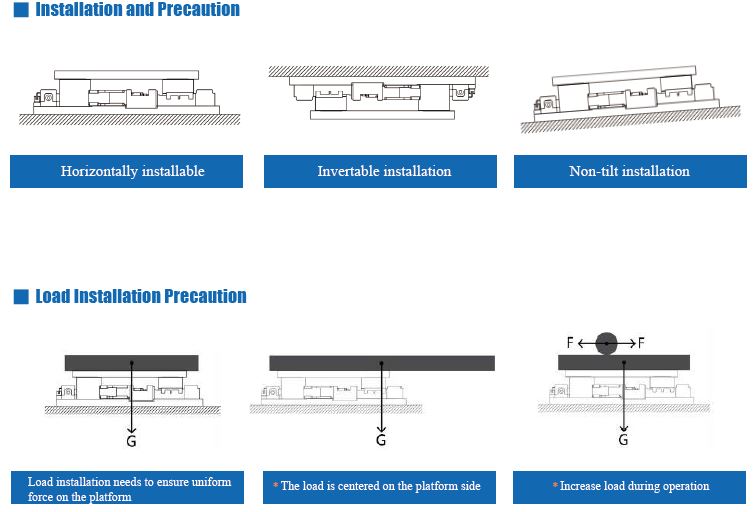

3. Bevægelsestilstand for GIGAGER XXY justeringstabel

* A, B, C er Rotary akse, D er Slave akse

4. Hvor mange modeller er tilgængelige?

Serie	Dimension			Lineær slagtilfælde (mm)	Rotary Stroke ( ° )	belastning (kg)	Præcisionsgrad
Serie	Arbejdstabellstørrelse (mm)	Højde (mm)	Basisstørrelse (mm)	Lineær slagtilfælde (mm)	Rotary Stroke ( ° )	belastning (kg)	Præcisionsgrad
XXY5M-01	295X90	42	380X130	± 5	± 5 °	10	G: Høj B: Standard P: Normal
XXY160-50-170-x	160x160	50	170x170	± 5	± 5 °	20
XXY160-55-220-x	160x160	55	220x220	± 5	± 5 °	30
XXY160-65-180-x	160x160	65	180x180	± 5	± 5 °	30
XXY250-62-310-x	250x250	62	310x310	± 5	± 3 °	50
XXY250-75-350-x	250x250	75	350x350	± 5	± 3 °	100
XXY350-105-450-x	350x350	105	450x450	± 5	± 3 °	100
XXY450-105-550-x	450x450	105	550x550	± 5	± 3 °	100
XXY550-105-650-x	550x550	105	650x650	± 5	± 2,5 °	100
XXY650-105-750-x	650x650	105	750x750	± 5	± 2 °	100

Ordrekode Eksempel 2: XXY750-105-650-POrder Kode Eksempel 1: XXY170-50-160-G

Custom service er tilgængelig som brugernes krav.

For yderligere detaljer henvises til vedlagte katalog. (download PDF på denne side)

5. Hvilken type enhed kunne bruge XXY Alignment Stage?

GIGAGER XXY-justeringstabellen anvendes i vid udstrækning i panellamineringsmaskiner, panelfilmlamineringsmaskiner, trykskærms- og 3D-udskrivning, CNC-udstyr, vinkelspidsskærings- og slibearbejde, waferjusteringsudstyr, eksponeringsudstyr, halvlederudstyr mv.
