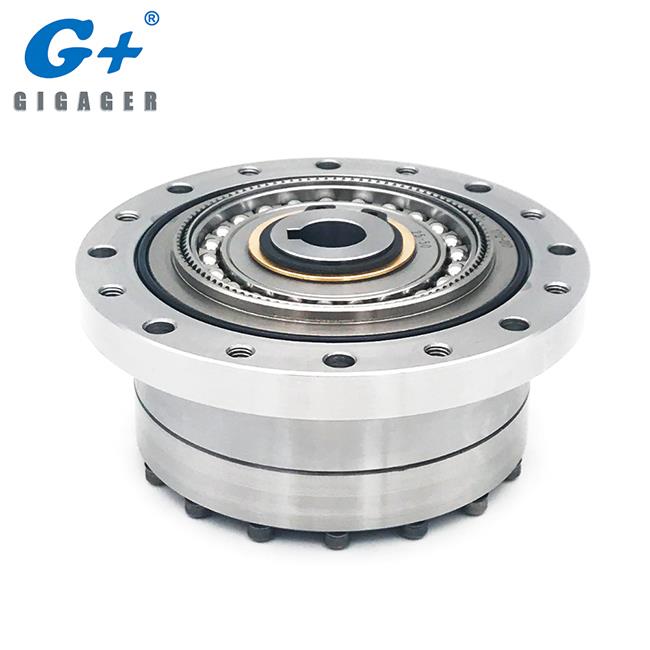

GIGAGER Harmonic Drive CSF-modellen er en type præcisions harmoniske serier med modelnummer CSF-14 / CSF -17 / CSF -20 / CSF -25 / CSF -32. GIGAGER leverer et fuldt sortiment af harmoniske reduceringsaggregater med høj prisydelse, der matcher de japanske og amerikanske harmoniske gearkasser. De er de perfekte alternative harmoniske hastighedsreduktionsmidler til dit begrænsede budget.

1. Hvad er produktegenskaberne i GIGAGER Harmonic Drive?

• Høj omkostningseffektivitet

• Høj effektivitet

• Lav tilbageslag

• Høj stivhed

2. CSF Standard Series Harmonic Drive

Serie	Type	Spec	Gear Ratio
CSF	Standard	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

For flere serier SHF, SHD, CSD, se venligst vedlagte katalog. (download PDF på denne side)

Model: CSF-14

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K
Nominel drejningsmoment (Indgang 2000r / min)	nm	4.0	5.4	7.8	7.8
Tilladt maksimal drejningsmoment (Start • Stop)	nm	9	18	23	28
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	6.8	6.9	11	11
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	17	35	47	54
Tilladt maksimal indgangsrotationshastighed	r / min	8000	8000	8000	8000
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	15000

Model: CSF-17

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K
Nominel drejningsmoment (Indgang 2000r / min)	nm	8,8	16	22	24
Tilladt maksimal drejningsmoment (Start • Stop)	nm	16	34	43	54
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	12	26	27	39
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	30	70	87	108
Tilladt maksimal indgangsrotationshastighed	r / min	7000	7000	7000	7000
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	10000

Model: CSF-20

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K	120K
Nominel drejningsmoment (Indgang 2000r / min)	nm	15	25	34	40	40
Tilladt maksimal drejningsmoment (Start • Stop)	nm	27	56	74	82	87
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	20	34	47	49	49
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	50	98	127	147	147
Tilladt maksimal indgangsrotationshastighed	r / min	6000	6000	6000	6000	6000
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	15000	15000

Model: CSF-25

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K	120K	160K
Nominel drejningsmoment (Indgang 2000r / min)	nm	27	39	63	67	67	67
Tilladt maksimal drejningsmoment (Start • Stop)	nm	50	98	137	157	167	176
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	38	55	87	108	108	108
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	95	186	255	304	289	314
Tilladt maksimal indgangsrotationshastighed	r / min	5500	5500	5500	5500	5500	5500
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	15000	15000	15000

Model: CSF-32

Elementer		Gear Ratio
Elementer		50K	80K	100K	120K
Nominel drejningsmoment (Indgang 2000r / min)	nm	76	118	137	137
Tilladt maksimal drejningsmoment (Start • Stop)	nm	216	304	333	353
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	75	167	216	216
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	200	568	647	686
Tilladt maksimal indgangsrotationshastighed	r / min	4500	4500	4500	4500
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>
Designet levetid	time	10000	15000	15000	15000

3. Relateret viden

Hvordan skal man løse problemet med den harmoniske reducer?

Den harmoniske reducer er lille i størrelse, let i vægt og har høj transmissionsnøjagtighed og anvendes i forskellige fabrikker og virksomheder. Hvad skal vi gøre, hvis vi møder en harmonisk reducer, får opvarmning, når vi bruger en harmonisk reducer?

Hvis reduktionsapparatet opvarmes under brug, og temperaturen er for høj, kan dette generelt være et problem med det excentriske leje, og der er en funktionsfejl. Det er selvfølgelig kun en generel situation. Andre faktorer overvejes også. For eksempel, hvis maskinen er nyopkøbt, kan der være urimelig samling, og der kan være problemer. Selvfølgelig er denne viden den første refleksion i sindet, efter at reduceringstemperaturen er fundet, men det betyder ikke, at problemet er af denne grund. For temperaturproblemet i reduceren kan der være en anden vigtig faktor at overveje, det vil sige problemet med smøreolie. Hvis reduktionsmidlet mangler smøreolie, kan det forårsage de ovennævnte problemer. Dette kræver at gå til den rigtige medicin, i henhold til lokale forhold.

Selvfølgelig er der andre grunde, der skal overvejes. Hvis reduceren ofte er overbelastet, er der også mulighed for overophedning. Men disse faktorer kræver konstant analyse og udelukkelse for at finde det mest korrekte svar.

Hvis du finder årsagen til temperaturen på den harmoniske reducer er for høj, er det næste trin at løse problemet. Kun ved at mestre den grundlæggende teoretiske viden om den harmoniske reducer kan vi løse problemet hurtigere.
