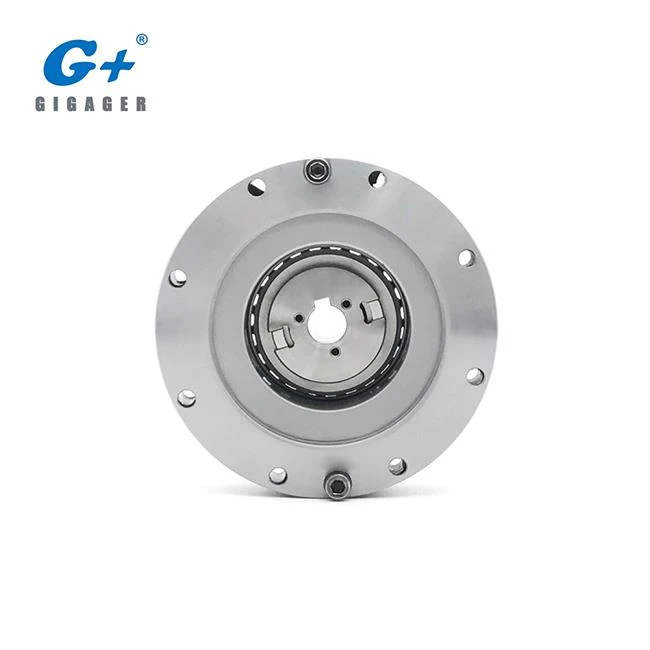

Harmonisk drevmodel SHF-14 / SHF-17 / SHF-20 / SHF-25 / SHF-32. GIGAGER leverer en bred vifte af højhastighedseffekt hastighedsreducer til Kina og verden. Da GIGAGER holder hyppig kommunikation med ekspert og virksomhed fra Japan og Taiwan, har vi en dyb teknisk akkumulering. GIGAGER harmoniske drev er dit perfekte alternativ til dit begrænsede budget.

1. Hvad er produktegenskaberne ved GIGAGER Harmonic Gear Reducer?

• Høj styrke af flexspline, lang levetid

• Højt drejningsmoment

• Lav tilbageslag for at opfylde enhedens krav

• Høj effektivitetsudgang

2. SHF Standard Series Harmonic Drive

Serie	Type	Spec	Gear Ratio
SHF	Standard	14	30	50	80	100	-	-
		17	30	50	80	100	-	-
		20	30	50	80	100	120	-
		25	30	50	80	100	120	160
		32	50	80	100	120	-	-

For flere serier CSF, SHD, CSD, se venligst vedlagte katalog. (download PDF på denne side)

Model: SHF-14

Parameter

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K
Nominel drejningsmoment (Indgang 2000r / min)	nm	3.8	5.1	7.4	7.4
Tilladt maksimal drejningsmoment (Start • Stop)	nm	8.6	17	22	27
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	7.8	6.6	10.5	10.5
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	16	33	45	51
Tilladt maksimal indgangsrotationshastighed	r / min	8000	8000	8000	8000
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	15000

Model: SHF-17

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K
Nominel drejningsmoment (Indgang 2000r / min)	nm	8.4	15.2	21	23
Tilladt maksimal drejningsmoment (Start • Stop)	nm	15.2	32	41	52
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	11.5	25	26	38
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	29	66	83	108
Tilladt maksimal indgangsrotationshastighed	r / min	7000	7000	7000	7000
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	10000

Model: SHF-20

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K	120K
Nominel drejningsmoment (Indgang 2000r / min)	nm	14	24	32	38	38
Tilladt maksimal drejningsmoment (Start • Stop)	nm	26	53	70	78	83
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	19	32	45	47	47
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	48	93	121	140	140
Tilladt maksimal indgangsrotationshastighed	r / min	6000	6000	6000	6000	6000
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	15000	15000

Model: SHF-25

Elementer		Gear Ratio
Elementer		30K	50K	80K	100K	120K	160K
Nominel drejningsmoment (Indgang 2000r / min)	nm	26	37	60	64	64	64
Tilladt maksimal drejningsmoment (Start • Stop)	nm	48	93	130	149	159	167
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	36	52	83	103	103	103
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	90	177	242	270	289	298
Tilladt maksimal indgangsrotationshastighed	r / min	5500	5500	5500	5500	5500	5500
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>	<>	<>
Designet levetid	time	10000	10000	15000	15000	15000	15000

Model: SHF-32

Elementer		Gear Ratio
Elementer		50K	80K	100K	120K
Nominel drejningsmoment (Indgang 2000r / min)	nm	72	112	130	130
Tilladt maksimal drejningsmoment (Start • Stop)	nm	205	289	325	335
Tilladt maksimal værdi af gennemsnitsbelastningsmoment	nm	103	159	208	205
Øjeblikkelig Tilladt Maksimalt Drejningsmoment	nm	363	540	635	652
Tilladt maksimal indgangsrotationshastighed	r / min	4500	4500	4500	4500
Tilladt Gennemsnitlig Input Rotationshastighed	r / min	3500	3500	3500	3500
Backlash	Arc sek	<>	<>	<>	<>
Designet levetid	time	10000	15000	15000	15000
