Hule Rotary Gearkasse til Servomotor

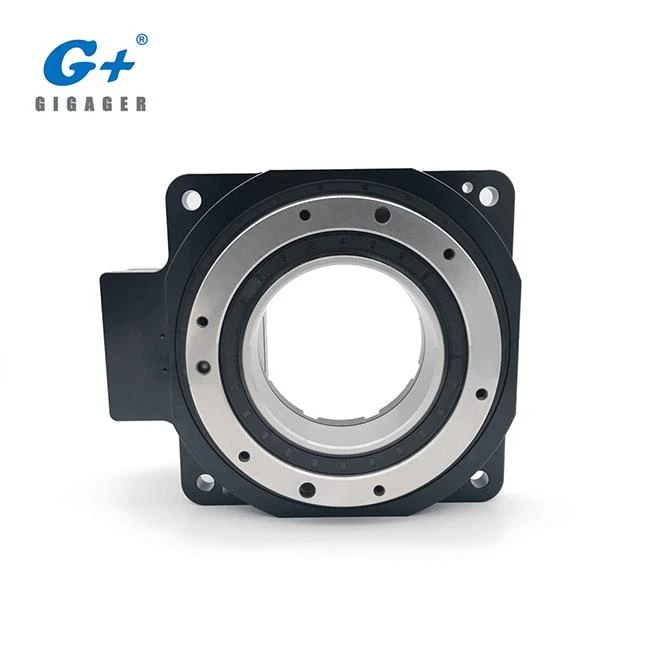

Dette er Hollow Rotary Table model nummer GSN200-18K-SV med bordstørrelse 200mm gear ratio 1:18 for servomotor. GIGAGER Hollow Rotary Table kaldes også Hollow Rotary Stage, der er specielt designet til servomotor gearkasse til bevægelsesstyring applikationer. Det tager fuld udnyttelse af servomotorens fleksibilitet, hvilket giver designere større frihed til mekanisk design.

1. Specifikation af Model GSN200-18K-SV

* Servomotoren er konfigureret af kunden. Ovennævnte model er kun til reference

2. Hvad er Hollow Rotary Table?

3. Hvad er produktegenskaberne af SV-typen Hollow Rotary Table?

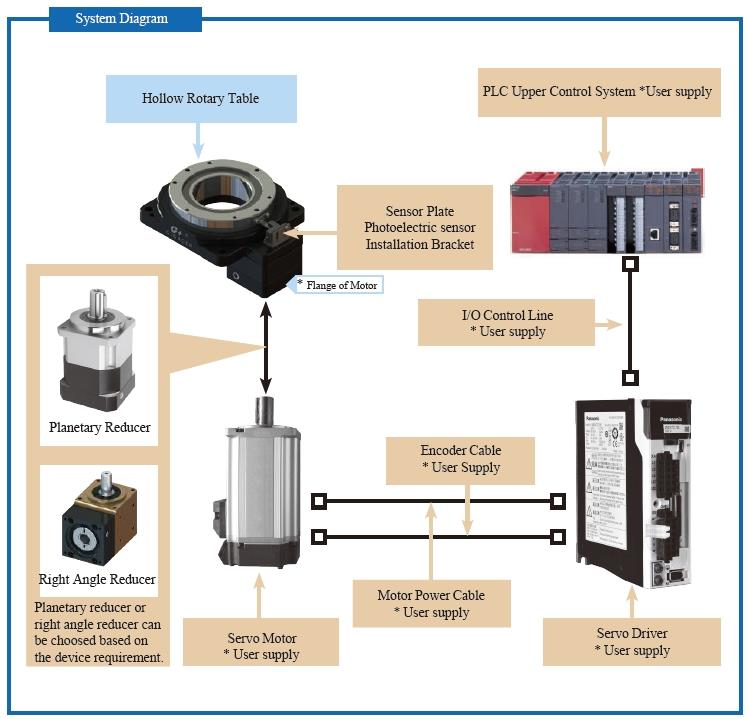

4. Systemkonfiguration af SV Type Hollow Rotary Table

5. Hvor mange SV-modeller er tilgængelige?

6. Hvordan man opnår større udvekslingsgrad?

Kombination af hulrotorbord med planetarisk reduktionsmiddel

Kombination af Hollow Rotary Table med Right Angle Reducer

7. Hvilken type enhed kan bruge den holde roterende aktuator?

Demo Video Link:

en. Demo for Gyro Test https://youtu.be/PwKiObIMXRM

b. Demo til 4. akse eller 5. akse https://youtu.be/L9gheXQ6zLc

For mere video, klik venligst på GIGAGER Youtube Channel: https://www.youtube.com/playlist?list=PLT-2VrhPP3YItwfN_wA4YkS8bzfBpJu39

8. Hvordan vælger jeg den rigtige model til min enhed?

For mere information om modelvalg af Hollow Rotary Actuator henvises til Model Selection Pages i Catalog.

9. Sådan installeres servomotoren til hule roterende bord?

Se venligst Kataloget eller kontakt vores tekniske salg.

10. Hvorfor vælge GIGAGER?

11. FAQ

12. Relaterede oplysninger

GIGAGER Motoriserede drejeborde indeholder et aluminiumlegeringshus med bærende og præcisions gearkørsel. Flere valg af gearreduktion er til rådighed. Funktioner ingen backlash, store center hole-through kompakte motoriserede trin og kompakt design. Leveres med stepper motor eller servomotor / encoder kombination.

Guangdong Saini Intelligent Equipment Technology Co, Ltd fremstiller lineære aktuatorer, XXY borde og roterende borde til industrien, regeringen, videnskab og forskningsinstitutioner over hele verden. Vores præcisionsrotationsaktuatorer, XXY-trin og lineære aktuatorer anvendes i applikationerne inden for medicinsk udstyr, biovidenskab, halvleder og elektronisk montagefremstilling, datalagring, laserbehandling, militær / rumfart, fotonik, bil- og testmontage, forskning og udvikling og andre industrier, der kræver høj præcision og gennemløbs bevægelsesstyringsløsninger.

Hvad er den fjerde akse, femte akse i CNC Drejebænk?

Den forreste akse og den femte akse henviser til maskinens to rotationsakse bortset fra X, Y og Z.

Typer af fem-akse værktøjsmaskiner: vugge, lodret, vandret, NC bord + NC indeksering hoved, NC bord + 90 ° B akse, NC bord + 45 ° B akse, NC bord + universel vandret Femakse kobling CNC maskine A- akse °, toakse NC spindel osv.

Der er to måder til rotationsakslen på det vertikale femakse bearbejdningscenter. Den ene er bordets rotationsaksel. Bordet på sengen kan drejes rundt om X-aksen. Det er defineret som A-aksen. A-aksens generelle arbejdsområde er +30 grader til - 120 grader. Der er også en drejeskive midt på arbejdsbordet, som drejes rundt om Z-aksen, defineret som C-aksen, og C-aksen er 360 grader. Fordelen ved dette arrangement er, at spindelens struktur er forholdsvis enkel, spindelens stivhed er meget god, og fremstillingsomkostningerne er relativt lave. Det generelle arbejdsbord kan dog ikke konstrueres for stort, og den bærende vægt er også lille. Især når A-aksens drejning er større end eller lig med 90 grader, vil arbejdsstykket bringe et stort bærende øjeblik til arbejdsbordet, når det skæres.

Den anden er rotationen af det vertikale spindelhoved. Den forreste ende af spindlen er et tårn, som kan pakke 360 grader rundt om Z-aksen for at blive C-aksen. Den svingende hoved har også en A-akse, som kan rotere rundt om X-aksen, generelt op til ± 90 grader, for at opnå samme funktion. Fordelen ved dette arrangement er, at spindelbearbejdningen er meget fleksibel og arbejdsbordet kan konstrueres meget stort. Passagerflyets enorme skrog og det store motorhus kan behandles på sådanne bearbejdningscentre.

GIGAGER hule roterende bord har en kombination form af den fremre akse og den femte akse. For detaljer, kontakt venligst teknisk salg.
