RV Cycloidal Pinwheel Reducers er almindeligt anerkendt som de centrale transmissionskomponenter i industrirobotter og avanceret-automationsudstyr. Sammenlignet med konventionelle gearreduktionsgearer er RV-reduktionsgearer specielt udviklet til applikationer, der kræverekstrem præcision, høj stivhed, høj momenttæthed og lang levetid.
1. Hvad er en RV Cycloidal Pinwheel Reducer?
En RV Cycloidal Pinwheel Reducer er en høj-præcisionsgearkasse, der kombinerer enforreste-planetgearreduktionmed enbageste-cykloidal tandhjulstransmission. Dette to-design muliggør ultra-lavt tilbageslag, fremragende vridningsstivhed og enestående stødmodstand.
På grund af disse egenskaber er RV-reducere blevet den foretrukne transmissionsløsning tilrobotledakser, præcisionsroterende mekanismer og kraftige-servo-drevne systemer.
2. Strukturelt overblik
En RV-reducer består af flere høj-præcisionskomponenter, der hver især bidrager til drejningsmomentoverførsel, nøjagtighed og stivhed.
Indgangsaksel
Forbundet direkte til servomotoren og transmitterer højhastigheds-rotationskraft ind i reduktionen.
Planetarisk Gear Stage
Giver det første trin af reduktion, reduktion af hastighed, øget drejningsmoment og sænkning af belastningen på det cykloidale trin.
Krumtapaksel
Konverterer rotationsbevægelse til excentrisk bevægelse, og driver de cykloide gear langs en præcis bane.
Cykloide gear
Kernetransmissionselementer, der går i indgreb samtidigt med flere stifter, hvilket muliggør højt drejningsmoment med minimalt slør.
Gear Pin Housing & Pins
Jævnt fordelte hærdede stifter danner en stiv ringstruktur, der deler belastningen på tværs af flere kontaktpunkter.
Udgangsaksel
Leverer lav-hastighed, høj-drejningsmomentydelse med fremragende positioneringsnøjagtighed og repeterbarhed.
3. Arbejdsprincip
Når motoren driver indgangsakslen, reduceres effekten først gennem planetgearet. Krumtapakslen driver derefter de cykloidale gear i excentrisk bevægelse.
Da de cykloide gear går i indgreb med flere stifter inde i stifthuset, genererer tandtællingsforskellen- et stort reduktionsforhold. Bevægelsen overføres til sidst til udgangsakslen.
Flere tænder forbliver i indgreb samtidigt, hvilket reducerer stresskoncentrationen og sikrer jævn, stabil og præcis bevægelse.
4. Nøgleydelsesfordele
Højt reduktionsforhold i kompakt design:Store reduktionsforhold opnået i en kompakt struktur.
Ultra-lav tilbageslag:Ideel til høj-positionerings- og servostyringssystemer.
Høj stivhed og belastningskapacitet:Multi-indgreb giver enestående vridningsstivhed og stødmodstand.
Langt Liv-span:Jævn belastningsfordeling reducerer slid og forbedrer pålideligheden.
Høj positioneringsnøjagtighed og gentagelighed: Sikrer ensartet præcision i krævende bevægelseskontrolopgaver.
5. Typiske anvendelser
·Industrirobotter (ledakser)
·Samarbejdende robotter og tunge-robotarme
·Automatiske montage- og håndteringssystemer
· Præcisions roterende borde og indekseringsenheder
·CNC-værktøjsmaskiner og servo-drevet udstyr
·Halvleder og avanceret-automationsudstyr
6.GIGA RV Reducer Strukturelt design
GBX-C-serien – hul struktur

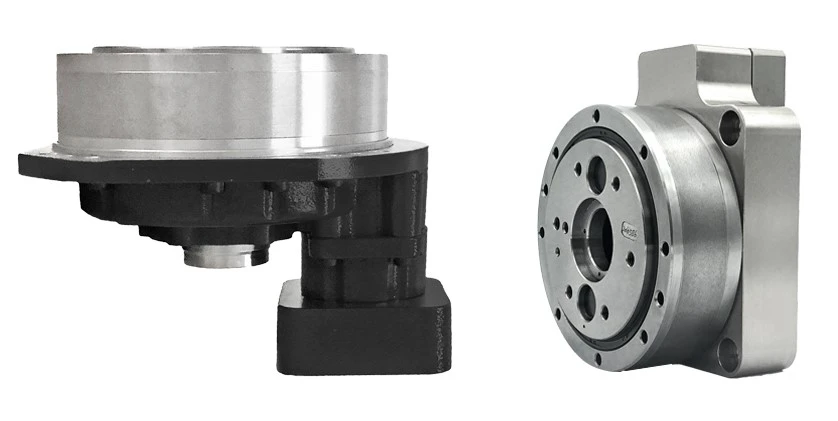

图1 GBX-C Series hul struktur
DeGBX-C Series RV-reducer med hul strukturer designet til robotforbindelser og automatiseringssystemer, der kræver intern føring af kabler, luftrør eller sensorledninger. Ved at anvende et hult akseldesign med stor-diameter muliggør reduktionsanordningen meget integrerede systemlayouts, mens den bibeholder høj stivhed og præcision.
Nøglefunktioner:
· Stort hult skaft designtillader kabler, pneumatiske ledninger og signalledninger at passere direkte gennem reduktionen, hvilket forbedrer systemintegration.
·Kompakt aksial længdeunderstøtter letvægtsrobotledsdesign og reducerer den samlede inerti.
·Høj vridningsstivhedsikrer stabil positioneringsnøjagtighed selv under dynamisk bevægelse.
GBX-C-serien er især velegnet tilrobot håndledsakser, roterendetabelog kompakte automationsmoduler, hvor pladseffektivitet og intern routing er afgørende.
GBX-E Series – Hovedleje intern struktur
图 2 GBX-E-seriens indvendige lejestruktur
DeGBX-E-seriens hovedleje intern struktur RV-reducerintegrerer et-hovedleje med høj kapacitet direkte inde i reduktionshuset. Dette design gør det muligt for reduceringen at understøtte både transmissions- og-belastningsbærende funktioner, hvilket forenkler eksterne strukturer og forbedrer den samlede systemstivhed.
Nøglefunktioner:
· Integreret hovedlejedesigni stand til at modstå høje aksiale og radiale belastninger;
·Forbedret systemstivhed og nøjagtighed, især under cantilever og overhængende belastninger;
·Forbedret pålidelighedtil langvarig-kontinuerlig drift i robotforbindelser.
GBX-E-serien er ideel tilrobotbaseakser, kraftige-drejeled og applikationer med høj ekstern belastning, hvor strukturel styrke og positionsstabilitet er kritisk.
7. Konklusion
Kompakte, men kraftfulde, RV Cycloidal Pinwheel Reducers repræsenterer et af de højeste niveauer af præcisionstransmissionsteknologi. De er ikke blot gearkasser, men kritiske komponenter, der definerer ydeevnegrænserne for moderne robot- og automationssystemer.
