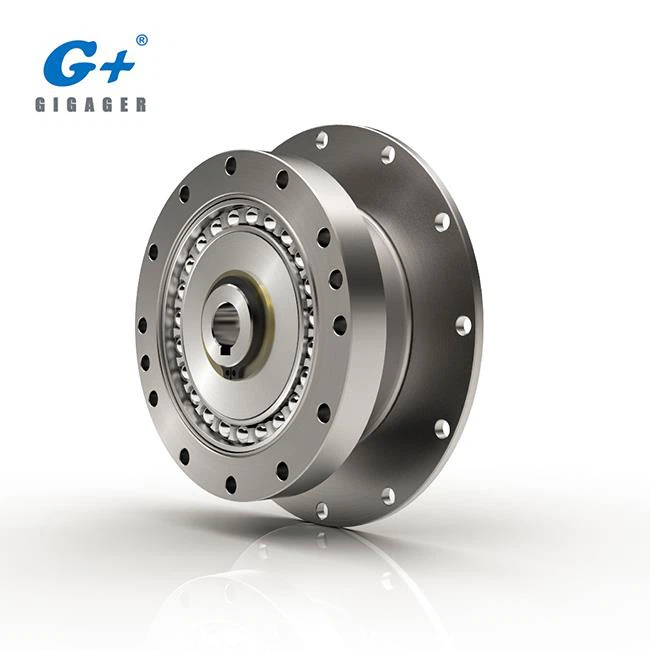

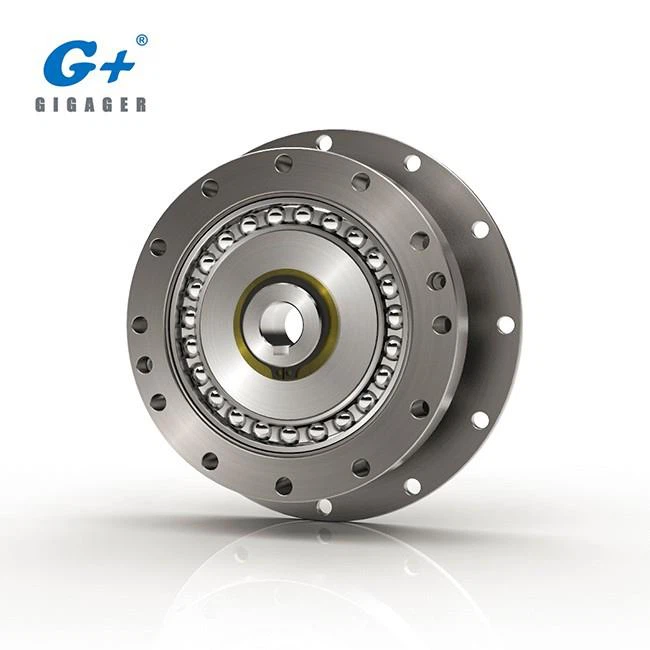

G + SHF 14 serie komponent gear sæt har en brim-lignende monteringsflade og stort gennemgående hul. Fås i 4 reduktionsforhold på 30: 1 til 100: 1, og giver højdepunkter 9 til 54 N • m. Udformet af kun 3 enkle dele (flexspline, bølge generator og cirkulær spline), blev SHF serien designet til direkte integration i maskiner og udstyr.
1, model nummer
Serie | Størrelse | Forhold | Type |
SHF | 14 | 30/50/80/100 | 2A-R |
2, tekniske data
Gear Model Number | SHF-14-xx-2A-R | ||
Gear Performance Data | |||
Serienummer | Forhold | Grænse for gentaget spids drejningsmoment | Grænse for Momentary Peak Moment |
SHF-14-30-2A-R | 30 | 9 | 17 |
SHF-14-50-2A-R | 50 | 18 | 35 |
SHF-14-80-2A-R | 80 | 23 | 47 |
SHF-14-100-2A-R | 100 | 28 | 54 |
3, tegning
