I moderne automatiseringssystemer er den vibrerende skålføder en meget brugt fodringsenhed til sortering og orientering af dele. Den justerer automatisk tilfældigt arrangerede komponenter i en ensartet retning og leverer dem kontinuerligt til den næste produktionsproces. Ved at erstatte manuel fodring hjælper det med at forbedre effektiviteten, bevare ensartetheden og reducere arbejdsomkostningerne.
1. Arbejdsprincip

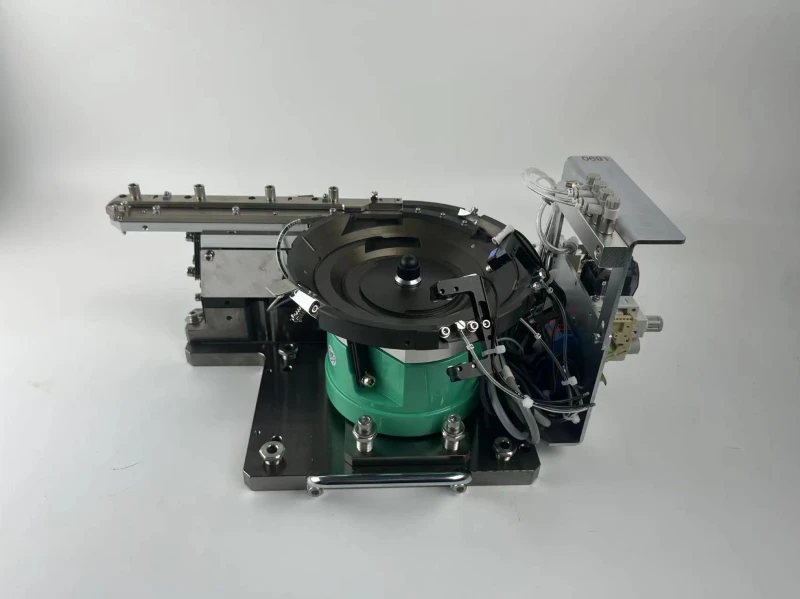

En vibrerende skålføder består af en vibrerende skål, baseenhed, vibrationsbase, controller og foderbane. Disse komponenter arbejder sammen for at generere kontrollerede vibrationer, hvilket muliggør automatisk bevægelse og orientering af delene.
Under driften genererer den vibrerende base konsekvent vibration, der driver dele til at bevæge sig langs spiralsporet inde i skålen. Gennem den kombinerede effekt af vibration og tyngdekraft transporteres dele opad og føres i den korrekte orientering.

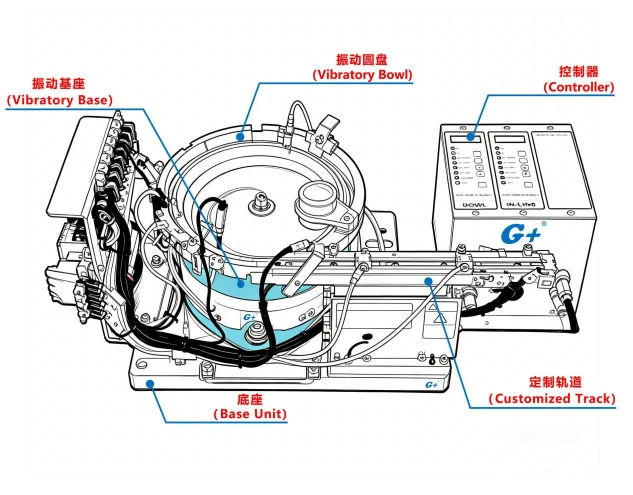

2. Nøglekomponenter i automatisk reservedelsfødesystem
Et standard automatisk delefødersystem inkluderer følgende nøglekomponenter:
• VibrerendeSkål
Holder bulkdele og leder dem ind i fodersporet.
• Basisenhed
Understøtter foderstrukturen og giver installationsstabilitet.
• Vibrerende base
Genererer kontrolleret vibration for at drive delenes bevægelse og fremføring.
• Controller
Justerer vibrationsfrekvens, amplitude og fødehastighed.
• Tilpasset spor
Designet i henhold til delens geometri til orientering og sortering.
3. Fodrings- og orienteringsproces
Drevet af vibrationer bevæger dele sig langs et spiralspor, hvor orienteringsmekanismer såsom riller, skærme eller formbaserede-strukturer filtrerer forkert placerede komponenter fra. Kun korrekt orienterede dele fortsætter med at bevæge sig opad langs sporet og leveres til udløbet for overførsel til næste produktionstrin. Denne proces muliggør kontinuerlig, stabil og automatiseret fodring.
4. Ansøgninger
Vibrerende skålfødere bruges i vid udstrækning i industrier, hvor små dele kræver sortering, orientering og automatisk fodring. De er velegnede til både præcisionskomponenter og produktionsmiljøer med stor-volumen, og hjælper med at forbedre effektiviteten og ensartetheden på tværs af automatiserede samlebånd.
Elektronik- og hardwareindustrien
Anvendes til komponenter såsom modstande, kondensatorer, konnektorer, skruer, møtrikker og fjedre, hvilket sikrer stabil og-højhastighedsfremføring i montage- og produktionslinjer.
Medicin- og fødevareindustrien
Anvendes i hygiejniske produktionsmiljøer til fodring af kapsler, tabletter, slik, nødder og andre granulerede produkter, hvilket sikrer ren og præcis håndtering.
Bilindustrien
Anvendes i bilproduktionslinjer til fremføring af skruer, fjedre, fastgørelseselementer og andre mekaniske komponenter for at understøtte effektiv automatiseret montage.
5.Sammenligning med andre fodringssystemer
|
|
|
|
 |
Forskellige fodringssystemer er designet til forskellige produktionskrav. Sammenlignet med andre fodringsløsninger giver vibrerende skålfoderautomater en afbalanceret kombination af effektivitet, fleksibilitet og omkostningseffektivitet-, især for små dele, der kræver orientering.
Fordele og begrænsninger
Vibrerende skålfødere er yderst effektive til håndtering af små bulkdele og kan automatisk sortere og orientere komponenter med stabil ydeevne. De er dog muligvis ikke egnede til store, skrøbelige eller meget uregelmæssige-formede produkter og kræver ofte tilpasning baseret på deledesign.
6. Fordele
·Automatisk fodring, der erstatter manuelt arbejde
·Forbedret produktionseffektivitet
·Reducerede arbejdsomkostninger
· Customizable design baseret på applikationskrav
· Stabil og pålidelig drift
7. Valgvejledning
Når du vælger et vibrerende skålfødersystem, bør flere faktorer evalueres for at sikre stabil fodringsydelse og kompatibilitet med produktionsprocessen.
• Delegenskaber
Overvej delenes størrelse, form, materiale, vægt og overfladetilstand. Produkter, der er tilbøjelige til at fastklemme, overlappe eller ridse, kan kræve tilpasset spordesign.
• Foderkrav
Bestem, om orientering, fremføringshastighed, positioneringsnøjagtighed eller kontinuerlig drift er påkrævet. Forskellige applikationer kan kræve forskellige fodringskonfigurationer.
• Produktionsmiljø
Industriforhold såsom renlighed, fugtighed, vibrationsfølsomhed og produktionsvolumen bør tages i betragtning ved valg af fødematerialer og design.
• Integration med Automation System
Overvej kompatibilitet med downstream-udstyr såsom robotarme, transportører, inspektionssystemer eller montagemaskiner.
• Krav til kapacitet og genopfyldning
Til høj-volumenproduktion kan valgfri tragtsystemer tilføjes for at reducere manuel genopfyldningsfrekvens og opretholde kontinuerlig fodring.
Generelt er vibrerende skålfødere velegnede til en lang række dele, der kræver kontrolleret orientering, stabil fodring og automatiseret overførsel i industriel produktion.
8. Konklusion
Den vibrerende skålføder er en væsentlig komponent i moderne automatiserede produktionssystemer. Det hjælper med at forbedre effektiviteten, sikre ensartet fodring og understøtte høj-volumenproduktion på tværs af flere industrier. Med sin fleksibilitet og pålidelighed er den stadig en af de mest udbredte fodringsløsninger til automatisering af små dele.
